Darb-e Imam寺院（イラン）のイスラミック・タイリングのパターン（1453年）は，その500年後に発見されるPenroseタイリング（1973年）と同じものであるのが興味深い．Penroseタイリングは，その10年後に発見される準結晶（1984年）の構造解明に用いられる．

■正5角形の性質

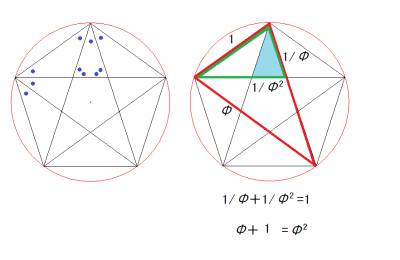

正5角形の中に相似な2等辺3角形（頂角36°）が次々に組み込まれていく様子を見てください．
赤い2等辺3角形→緑の2等辺3角形→青い2等辺3角形
辺の比率は，いつもΦ：1です．Φは正5角形の対角線（星形の辺）で，1は正5角形の1辺です．
このとき成立する方程式，Φ²－Φー１=0を解いて（Φ>1をとる），Φ＝(1+√5)/2＝1.6180･･が得られます．Φは黄金比の値です．

■正5角形の実用作図法で以下のものがあります．

この作図はつぎの式が成り立ちます．AH=HB=1/2，MH=√3/2　であるので，
PH=(√3ー1)/2，従ってPB=(√[(√3－1)²＋1])/2＝(√[5－2√3])/2
AB/PB＝2√(65－26√3)/13＝1.6138･･･
この作図法は，イスラームのタイル作図で便利ですが，厳密な正５角形ではありません．
しかし，誤差は0.26%なので実用上問題ない恐るべき精度です．

 ■厳密な正5角形の作図

AB=1，AH=1/2，PH=1　ですので，AP＝(√[1＋2²])/2＝√5/2
従って，QP＝(1＋√5)/2＝Φ
この作図で得られるのは厳密に正5角形であることが証明されました．

■折り紙で作る正5角形(1)の精度

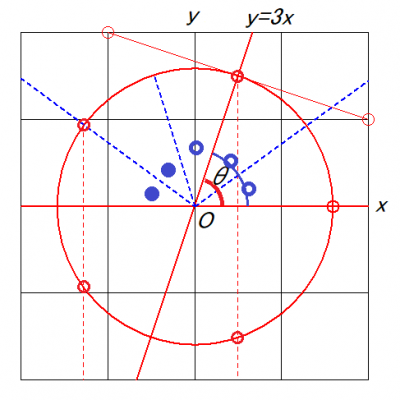

この図は折り紙で正5角形を作る原理を示しました．y=3xの直線とx軸のなす角θを求めると
θ＝arctan3＝71.5651･･°　となりますが，正5角形では72°になるべきです．
この誤差は．0.6％ですのでかなり良い精度と言えましょう．

他の角度は，72.1087（0.2%），
72.6524（0.9%）程度です．（カッコ内は誤差）

■折り紙で作る正５角形(2)の精度

折り紙の一太刀切で大変作り易い星型です．この原理は以下の図を見てください．
正5角形（星型）の一辺の中心角は360°/5＝72°ですから，一太刀切りに対応する中心角は36°です．
以下の図を見ると，一太刀切りの中心角は，35.783°(36°からのハズレは-0.6%)to,36.870°（+2.4%）に収まっています．

「美しい幾何学」第8章はイスラミック・デザインです．

対称性10mmのタイルを周期的に配置するならば，10mm（あるいは5m）の対称性が全域で残ることはあり得ません．これらの対称性はタイルの内部だけ（局所的）に作用できます．
周期的なイスラームのデザインでタイル(10mm)はどのように配置されているのでしょうか．
大変興味深いことです．このようなタイルはどのように配置されているでしょうか．

（１）まず，一つの例を示します．並進周期をあらわす単位胞は内角が54°と126°の平行4辺形です．正3角形格子（菱形）のようにも見えますが，そうではありませんので注意しましょう．
オレンジの6角形ベース型は正10角形の内部にある花弁の6角形ベース型とまったく同じ型です．

10回対称軸の作用はそれぞれの正10角形内部でのみ有効で，オレンジの6角形ベースには作用できません．従って，それぞれの正10角形はそれぞれの独立した宇宙であるという解釈ができます．

（２）もう一つの配置例を示しましょう．MirzaAkbar

この例では並進を表す単位胞は長方形です．

（３）このほかにも，正10角形タイルを周期的につなぐ美しい配置の実例を発見することができるでしょう．探してみましょう．

次の写真はイスラムの美しい象嵌細工の一部分です．
今回は，この5回対称（あるいは10回対称）の模様を作図してみましょう．

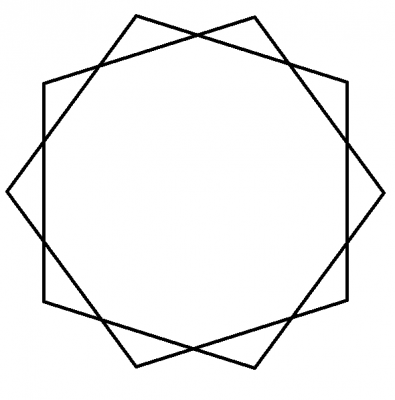

中心部分の輪郭に，正5角形と，それを180°回転した正5角形とを重畳した
10回対称の形（右図）が見えるでしょう．
平面の正多角形タイルによるタイル張り（1種類の正多角形タイルで隙間なく張り詰めること）は，正3角形，正4角形，正6角形でのみ可能です．正5角形のタイルでは平面のタイル張りはできません．これは，平面全域に作用する5回対称軸が周期的に配列している状態があり得ないことと等価です．
イスラムのこの象嵌細工に見られる5回対称（10回対称）は，この模様が周期的に配置された平面全域で作用するものではありません．この図形を中心とする局所的な領域内で作用するものです．

このようなイスラムのデザインは色々な変形があり，各所の装飾に多用されています．大変美しいので，正5角形を基本とする以下の図を作図してみましょう．正10角形の周囲を10個の正5角形が取り囲んでいます．正5角形の１つの内角は108°，正10角形の１つの内角は144°ですから，このような作図（３つのタイルが出会う頂点では，108°x2+144°=360°が成立）は可能なはずです．

このような10回対称の部分を規則的に配列し，その隙間をうまくつなぎ合わせると，
高次元の世界を見るような不思議な模様ができます．どのようにつなぎ合わせるかは，次回考察することにします．5回対称（10回対称）は周期的な平面で不可能なわけですから，それぞれの5回対称軸は局所的な作用にとどまり，つなぎの領域には有効ではありません．そのために，我々は全体平面の中に小宇宙が分布しているような不思議な印象を持つのではないかと思います．

千葉県での広域停電は長期にわたり，大変な日々をお過ごしの方にお見舞い申します．送電網システムは，ケーブル・ネットワーク（ハードウエア），制御ソフトウエア，および行為者より構成されるが，完全に定義しきれない複雑系です．スマート・グリッドになったとはいえ複雑系には完全に制御しきれない要因が何処かにあるでしょう．台風により木立が揺れ，どこかで送電ケーブルが切れたとし，その場所が運悪く重要な結節点に属するなら，電力負荷が残りの送電線にかかり，あっという間に雪崩をうって広域なネットワークの事故に広がって行くことは良く知られています．複雑系はシステム全体として定義できるもので，システムの部分を切り出して定義できません．これは，どこかの事故がシステム全体に広がる可能性を意味します．引き金となる些細な事故はどこで起こるか予測できません．限界ぎりぎりで稼働している複雑系の社会インフラをもつ現代社会で複雑系の数学は重要です．

私は，大規模な送電網に頼らない社会に変えるべきだと思います．自然エネルギーによる発電は，地域で作りその地域で消費する（地域分散型の小規模な送電網）に適しています．そのような利点のあるソーラー発電なのに，森林を破壊しわざわざメガソーラーを作り，また大規模送電網で電気を運ぶのはナンセンスといわざるを得ません．もちろん原発自体が複雑系であり原発の稼働は論外です．

9月15日の日本数学協会の年会では，wowowドラマ，つるさんかめさん～ニッポン算額探訪～和算監修の小寺裕氏の講演がありました．この番組は各地の算額を訪れて問題を解くというドキュメンタリ風ドラマです．というのは，毎回，一人旅の旅行者に同行し，その人が問題を解くというドキュメンタリ仕立てですが，実はこの旅行者は俳優です．さすが俳優で，素人っぽいとぼけたいい味をだしておりなかなか面白いです．私はwowowを見ませんので知りませんでした．第1回の京都北野天満宮，第3回の仙台塩釜神社，第6回の東京金王八幡のそれぞれ30分番組が紹介されました．
脱線しますが奈良弘仁寺の近くで売っている算額最中とはこのような物らしい．

https://media-01.creema.net/user/1015506/exhibits/2498645/0_16f50200d1c23f016772a2a091f8d701_583x585.jpg?fbclid=IwAR1JHomrpu2ucRzQMMPm36vNlllUbq5ixYCEwsaw-1Q-R80C8HaPDgEePmM

■さて，ドラマで取り上げられた算額の問題を紹介しましょう．

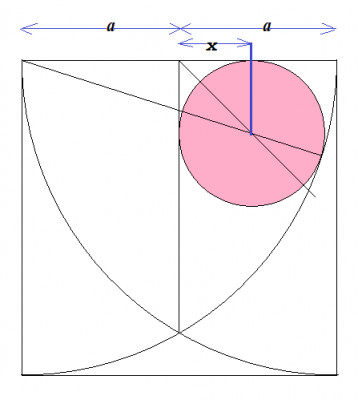

第1問は辺2aの正方形内の帆の形に内接するピンクの円の半径を求める．

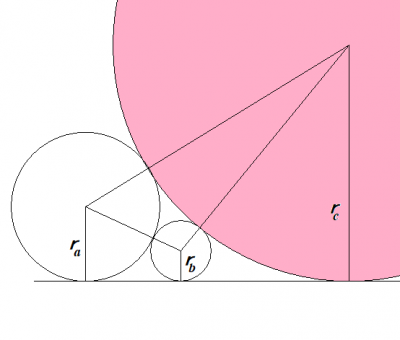

第2問は円r_a，r_b，r_c，直線が互いに接しているときのピンクの円の半径を求めることです．
