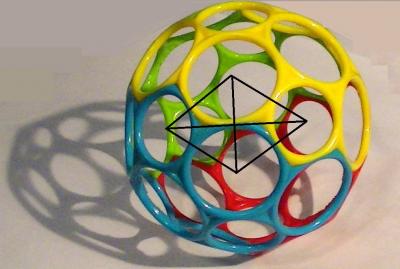

これはオーボールという赤ちゃんのおもちゃです．球の表面は互いに接する大きい円20個と小さい円12個でできています．円を正多角形にすれば，いわゆるサッカーボールの形です．つまり，小さい円は正5角形，大きい円は正6角形に対応します．

（問）大きい円と小さい円の半径の比は？

球面多面体の正多角形の辺は球の大円でできていますが，多面体の正多角形の辺は直線でできています．この多面体の1つの頂点の周りには，正5角形，正6角形，正6角形が集まっています．このような多面体は［5,6,6］(シュレーフリの表記法)と記述します．正3角形の面だけが頂点で５つ集まっているのは正20面体で｛3,5｝と記述します．正20面体の頂点を切って（切り口は図の白い面），残りの面が正6角形になるようにすると，多面体［5,6,6］が得られます．

これは，上図のC60［フラーレン（60個の炭素原子からなる）分子．青球は炭素原子C］と同じ形です．

■さて，問の答えですが，オーボールの大きい円と小さい円は，フラーレンの正6角形と正5角形に対応することがわかります．
下図を見てください．

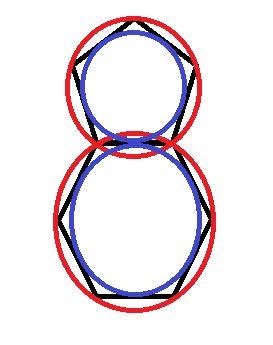

辺の長さの等しい正5角形と正6角形の外接円(内接円)半径比が答えです．計算すると　1:1/2sin36°≒1.176：１

 ■次の図に示す「組み合わさった立体」は，正20面体（水色）と正12面体（黄色）が組み合わさっています．それぞれの多面体のサイズは，辺の中央でちょうど重なるようにしました．入り組んで組み合わされている多面体は，正20面体｛3,5｝と正12面体｛5,3｝です．これらの正多面体は互いに双対です．
（注）｛3,5｝←→｛5,3｝のように，面の形と頂点に集まる数を入れ替えると，”互いに双対”な多面体が得られます．
サッカーボールもオーボールも，正20面体由来の正6角形（正3角形）の面と正12面体由来の正5角形の面からできています．サッカーボールの面に対応する頂点をもつ双対な多面体を作ると菱形30面体が得られます．
（注）正５角形の面に対応する頂点間と正6角形の面に対応する頂点間が，それぞれ菱形面の対角線になります．
下図の「組み合わさった多面体」で，黄色い頂点と水色の頂点を結ぶと菱形30面体が得られます．
菱形面の１つを赤い線で図に記入しました．この菱形面の対角線比は黄金比です．

多面体の見える万華鏡

reciprocalという言葉があります．経済などでは，互恵的とか対等とかいう意味で使われます．
結晶学では，結晶格子crystal latticeに対して，逆格子のことをreciprocal latticeといいます．
両者の関係は，多面体でいうと，面を頂点に，頂点を面に変換した多面体
（これを双対dualな多面体という）の関係と同じです．

例えば，シリコンの結晶格子は面心格子で，ディリクレ胞を描くと菱形12面体（左図）です．シリコンの逆格子は体心格子で，ディリクレ胞を描くと［6,6,4］半正多面体［いわゆるケルビン立体］（右図）です．

結晶格子中のデリクレ胞と逆格子中のデリクレ胞は，このように互いに双対です．格子latticeに対して逆格子reciprocal latticeとはうまく名付けたものです．
もちろん，対称性はどちらも同じ，正6面体（角砂糖）と同じ対称性です．菱形12面体と［6,6,4］半正多面体（ケルビン立体）の形が見える万華鏡を作りました．この万華鏡は，左から覗くと菱形12面体が，右から覗くとケルビン立体が観察され，両者の対称性は同じであることを理解するのに役立ちます．

ーーーー

(注）用語（ディリクレ胞，格子，逆格子，面心格子，体心格子，半正多面体）は，説明なしに用いたので，別の機会に補足説明をいたします．

参考　「美しい幾何学」　　今，試し読みができるようです．
p.44～ 45　万華鏡で作る多面体
p.60～ 62　ディリクレ胞，格子

「美しい幾何学」

今年（2020年）のとっとりサイエンスワールドは，新型コロナウイルスのために残念ながら中止になりました．
2017年のとっとりサイエンスワールドin倉吉は，8月27日に開催されました．1,250人の来訪者があり，例年のように盛況でした．万華鏡ワークショップは30人クラスを4回実施し120人が作りました．2016年は，鳥取サイエンスワールドの終わった直後，翌々日に倉吉地震がありびっくりしました．多くの方が避難生活をし，サイエンスワールドの会場だった梨っこ館もガラス天井が落ちたそうです．隣のプールは2017年7月20日になってやっと利用開始にこぎつけました．白壁土蔵群，赤瓦館でも地震の被害がありました．

2017年に，その赤瓦二号館を訪れたとき見つけた御殿まりの写真です．

これらはみんな一人のご婦人が作ったものだそうです．お会いしたいものでしたが，残念ながら不在でした．
どれも美しく良いできですね．
正4面体群：正6面体群（正8面体群）：正12面体群（正20面体群）のどれがあるでしょうか？

Q1：さて私は，正6面体群（正8面体群）と正12面体群（正20面体群）のうちのどちらを選んだでしょう？

私が選んだのは，前者の方でした．

参考に，これと同じ対称性の図形を掲載しましょう．

これらはともに，半正多面体［4,6.6］ですが，立方体のx,y,zの方向に，4回軸があり，体対角線の方向に3回軸があります．2回軸のある方向も確認してください．（注）シュレーフリの記号［4,6,6］は，頂点の周りに正4角形，正6角形，正6角形が集まっていることを示しています．
結局，これらは皆，球面正6面体｛4,3｝や正8面体｛3,4｝と同じ対称性（点群）になります．（注）{4,3}もシュレーフリの記号と呼ばれますが，正4角形が頂点に３つ集まっていることを示しています．

Q2:　球面正12面体｛5,3｝や菱形３0面体の御殿まりを見つけましょう．このなかにありますか？

これらの対称性（点群）は，正12面体やその双対の正20面体と同じです．

一番下の立体の形は，菱形30面体です．菱形30面体は，12･20面体（半正多面体［3,5,3,5］）と双対な多面体なので，対称性としては，上の3つの立体はすべて同じです．
別項目・サッカーボール（フラーレン）に関連記事があります．

Q3:　この他に，半正多面体［6,3,6,3］があります．探してみましょう．

ーーーーーーーーーー

美しい幾何学，p21，p46，p48　が関連します．ご参照ください

１．立方体（角砂糖）を積み重ねて，空間を隙間なく周期的に埋めることができます．下図の出発点にある黄色い立方体（シュレーフリの記号で｛4,3｝）を並べた図がそれです．このときの空間充填では「立方単純格子」ができます．
２．立方体の頂点を切り落とした（切頂といいます）立体を考えましょう．頂点の切り口は正3角形で，立方体の正方形の面が正8角形になる位置で切頂します．すると，下図の2番目のように，切頂正6面体（シュレーフリの記号で［3,8,8］）と正8面体｛3,4｝が組み合わさって空間を充填することがわかります．

３．下図の3番目は，立方体の切頂の切り口がさらに大きくなった場合です．立方体の正方形の面は45°回転した小さな正方形になります．このときは，正8面体｛3,4｝と半正多面体［3,4,3,4］（あるいは6・8面体と呼ぶ）とで空間を充填することがわかります．

4．切頂でできる正3角形をさらに大きく，切り口が正6角形になる位置で切頂します．このとき，組み合わされる２つの立体は同じ形になります．つまり，切頂正8面体（あるいは半正多面体［4,6,6］，ケルビン立体とも呼ぶ）だけで，空間を充填できます．このときの空間充填では「立方体心格子」ができます．

■図の３番目，半正多面体［3,4,3,4］と正8面体｛3,4｝の組み合わせの図で，正8面体だけを抜き出すと，以下のように頂点でつながっています．

このような構造は，ペロブスカイト CaTiO3 という物質の結晶構造に見られます．正８面体の頂点に酸素原子Oがあり，正８面体をつないで骨組みを作っています．　正８面体（青色）の中心にはチタンTi原子，骨組み中の空いた穴（黄色）の中心にはカルシウムCa原子があります．
　ペロブスカイト構造は，強誘電体や酸化物高温超伝導材料などの結晶構造に見られます．また地殻を作るケイ酸塩鉱物MgSiO3（カンラン石など）はマントル下部の超高圧下でこの構造になることが知られています．

美しい幾何学，p.63,64をご覧ください．

■エッシャーの繰り返し模様のようなモチーフをつくる

平行4辺形や平行6辺形タイルは，平面を敷き詰めることができます．

（１）平行4辺形とは下図の（A)のような形です．
これらは，向かい合った平行な辺どうしは同じ長さです．
向かい合った辺どうしを突き合わせて平面を敷き詰めることができます．
向かい合った辺に同じような変形を加えて図案のモチーフを作ります．
エッシャーの作品の2羽の鳥はこのようにして作られています．

（２）平行6辺形で平行な辺どうしが同じ長さの図形は下図の（B),（C)のような形です．
これらは，向かい合った平行な辺（同じ色に着色）どうしを突き合わせて平面を敷き詰めることができます．
向かい合った辺に同じような変形を加えて図案のモチーフを作るとエッシャーの様な繰り返す絵が作れます．私は，ハロウイン魔女を作って見ました．

（３）平行８辺形以上になると平面を敷き詰められないのは何故でしょう？平面は２次元ですから独立な並進ベクトルは２つa，b です．a，b を２辺とする平行４辺形が平面を充填する並進の単位（単位胞）となります．３つの平行辺のある6辺形もタイル張りが可能ですが，2次元平面内の3つ目の並進ベクトルをcとすると，a，b，c の間に c=b−a の関係があり自由はききません．4つ目は作れません．

■一つのタイルを配置するときに回転を許すと，凸６角形タイルで平面の充填ができるものは，以下に図示する３つのタイプがあります．

(注)任意の４辺形は，180°回転したものと組み合わせると平行６辺形になります．任意の3角形も，180°回転したものと組み合わせると
平行4辺形や平行6辺形になるので，平面を敷き詰めることができます．

■凸5角形によるタイル張り4種を発見した主婦マジョリー・ライスの話は，別の機会にします．凸5角形の場合は全部で15種類をコンピュターで数え上げ2017年に至り決着しました．

「美しい幾何学」p.68～71

■５つの正多面体（プラトン立体）のうちで，最も面の数が多い（球に近い）ものは正20面体です．正３角形の面が20個でできています．最も対称性が高いものという言い方も間違いではありませんが，互いに双対な正12面体と正20面体は同じ点群です．互いに双対な正6面体と正8面体は同じ点群です．
（注）正多面体とは，正多角形（正p角形）の面でできていて，どの頂点の周りも同数の面（q個の面）が会している立体です．この立体を，シュレーフリの記号で｛p,q｝と記述します．pとqを入れ替えた正多面体どうしを互いに双対と言います．

正多面体（プラトン立体）は，正4面体{3,3}，正8面体{3,4}，正6面体{4,3}，正12面体{5,3}，正20面体{3,5}の５つしかないことは証明できますから，面数20より多い正多面体が存在するはずはありません．
しかし，例えばゴルフ球のディンプルはいくらでもたくさん作れるように思えなす．正多面体の面を分割し続けると，いくらでも球に近い正多面体が作れるように思うかもしれません．しかし，そのようなことが可能なはずがありません．ここで作るいくらでも球に近い多面体は，面が正多角形からわずかに歪むので，正多面体ではないのです．

正20面体の１つの正3角形の面を４つの三角形に細分化します．このとき，中心の三角形は正3角形ですが，その周りの3つの3角形は正3角形から歪むのを確認ください．以下，細分化の操作を繰り返すたびに，面の数は4倍ずつ増加します．そして，細分化された面で正3角形のものは，初めの正20面体の面の中心にあるものだけです．だから，正20面体を細分化して，球に近い多面体を作っても，その対称性は正20面体と同一（細分化しても対称性は上昇しません）．素性は隠せないのです．細分化された多面体の面は正3角形ではないので，細分化でできる多面体は正多面体ではありません．（この細分化で用いたjavaプログラムは郡山彬氏が作成しました）

美しい幾何学p.23より

私が「メビウス万華鏡」と呼ぶ万華鏡は，球面多面体の見える万華鏡です．

上図の万華鏡と下図の万華鏡では，3枚の鏡の組み合わせ角度はもちろん異なります．

上図の万華鏡は，球面正3角形を面とする「球面正20面体」が見えます．
球面正3角形が5つで作る球面正5角形を一つの面と解釈すれば，「球面正12面体」が見えるという人もいるかもしれません．

下図の万華鏡は，球面直角3角形が10個で作る球面正5角形の面で囲まれた「球面正12面体が見えます」．
(注)直角3角形を鏡室に使った下図の万華鏡をコクセター万華鏡と呼びたくなりますが，これは球面正多面体なので，私はメビウス万華鏡と呼びます．
双曲幾何の円盤内にできる万華鏡のみコクセター万華鏡と呼ぼうと思います．

作り方は，「美しい幾何学」p.134～135にあります．

美しい幾何学

平面張り詰めができる凸５角形タイルの形は，フランスの数学者マイケル・ラオがコンピュータを使い，全部で15種類を数え上げ（2017）決着したようです．このような数え上げの問題が難しいのは，演繹的な数学が使えないからです．
　米国サンディエゴの主婦マジョリー・ライスが，タイル張りの問題を知ったのは，1975年のScientific American 誌のマーチン・ガードナーのコラムでした．平面のタイル張り，別の言い方をすれば，一つのタイルで平面を分割する（テッセレーション）問題です．
　平面のタイル張りは，任意の３角形，任意の４角形タイルで可能，凸７角形以上では不可能です．凸６角形の場合は，全部で３タイプのタイル形で可能なことをラインハルトが証明しました（1918）．残されたのは凸５角形の場合で，1975年のガードナーのコラムには，ラインハルトの５タイプと1967年にカーシュナーが発見した３タイプの計８タイプが掲載されていました．ところが新しいタイプがまだあったのです．
　マージョリ（フロリダ州生まれ）が，高等学校で数学を学んだのは１年だけでした．
1945年，結婚しワシントンD.C. に移り，幼い息子と一緒に，その地で商業デザイナーとして働き，後にサンディエゴに移住します．数学が楽しみで，黄金比とピラミッドに魅了されていたといいます．子どもたちが学校に通っている間に自分も読めるようにと，息子達にScientific American の定期購読を許しました．

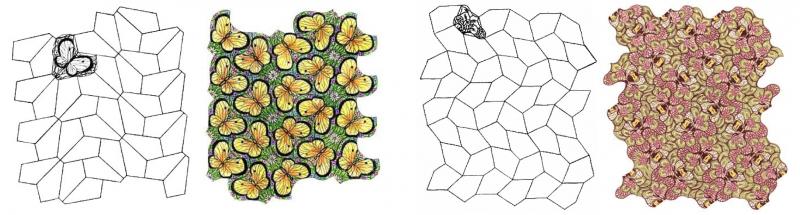

　この問題では，５角形タイルのタイプ分けがとても難しい．連続変形によりどちらのタイプにも属するタイルがあるし，同じタイプでも出来上がったパターンが全く違うように見えたりもします．彼女は発見に驚き喜んで，自分の仕事をガードナーに送りました．ガードナーはそれをペンシルバニア州のモラヴィアン・カレッジのタイリング問題の専門家であるドリス・シャトシュナイダーに送ってくれました．シャトシュナイダーは，彼女の発見が正しいことを確認したのです．彼女は，張り詰め可能な４つの新しい凸五角形タイプと，それらによるほぼ60種類のテッセレーションを発見しました(1977)．1975年以降にマジョリーの４種を含む計７種が発見されていま
す．最後に発見(2015) された15番目は，やはり周期的なものですが，単位胞が12個の５角形で構成される大きなもので，発見にスーパーコンピュータが使われました．
マジョリーは2017年７月２日94歳で亡くなりました．認知症のため，５角形タイリングの問題がついに完結したのを知ることはありませんでした．ワシントンにある数学協会のロビーの床タイルに，彼女の発見した５角形テッセレーションの１つ（エッシャー風の絵）が見られるといいます．

マジョリー・ライスについては，Natalie Wolchover の記事
(Quantamagazine, 2017）
https://www.quantamagazine.org/marjorie-rices-secret-pentagons-20170711/
をご覧ください．
注） 凸５角形タイルの非周期タイル張りに関しては，３回以上の任意の回転対称のものが作れることが知られています．

表紙は結晶空間のイメージです．同じ造作の部屋が無限に並んでいるホテルです．電子を1個だけ入れたら，電子はどの部屋に居るべきでしょうか？どの部屋にも同じように出現せねばなりません．電子の存在確率は結晶空間の周期をもった関数であることが知られています．

一種類の多面体を積み重ねて空間を充填します．許されるのは平行移動のみとします．

これを考えるのは「格子」を考えるのと同じことです．3次元の場合は，独立な移動方向は３つあります：それらのベクトルをa, b, c としましょう．
na+mb+lc，（n,m,lは整数）を格子点といいます．無限に続く格子点全体を格子と呼びます．ベクトルa, b, cの組みを対称性で分類したものがブラベー格子と呼ばれ，2次元では5種類，3次元では14種類，4次元では74種類ります．

無限に繰り返す「周期的空間」（「結晶空間」とも呼ぶ）の幾何学的表現が「格子」です．周期的空間は，点の集合と考えるとデジタル化された空間といえます．（注）整数全体は可算無限個の世界です．

■格子からディリクレ胞をつくる

ディリクレ胞は格子点1個の占有領域です．単位胞とは少し意味合いが異なります．物理ではウイグナー＆ザイツ胞と呼ぶことが多いです．ボロノイ分割と似ているところもありますが，ボロノイ分割と異なり格子の分割に限定しています．

立方体（角砂糖）を積み上げたような格子の場合に，ディリクレ胞の作り方を説明します．手順を見ると，ディリクレ胞とは格子点１つが占有する多面体の形なのがわかります．格子点にディリクレ胞を配置すれば，空間が隙間なく充填されるのは明らかです.
そして，ディリクレ胞の対称性（点群）に格子の対称性が現れています．

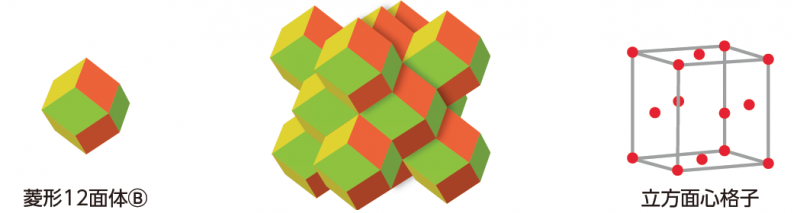

◆立方面心格子→菱形12面体

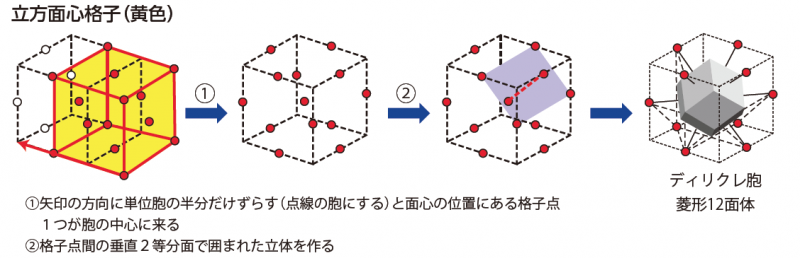

面心格子のディリクレ（ウイグナー＆ザイツ）胞を作図すると「菱形12面体」が得られます．

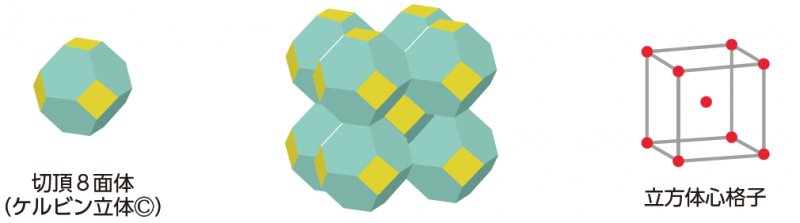

◆立方体心格子→半正多面体［4,6,6］（ケルビン立体「切頂正8面体」の一つ）
体心格子のディリクレ（ウイグナー＆ザイツ）胞を作図すると，この立体が得られます．

図は省略しますが立方体（角砂糖）を積み上げた形と，ここに示した菱形12面体やケルビン立体は周期的空間を隙間なく埋め尽くすことができ，これら３つの対称性は同じです．

■格子というのは，無限に続く周期的構造の＜幾何学的表現＞でした．格子点に置くのは繰り返される単位モチーフです．格子点に本当に点を置くのは最も単純な構造，面心格子の格子点に原子を配置した構造は，銅やアルミニウムなどの金属結晶で，体心格子の格子点に原子を配置した構造は，鉄，タングステン，セシウムなどの金属結晶で知られています．

◆純粋に数学的に空間充填構造を導くのはとても大変なことですが，結晶学者は昔から知っていました．
自然科学の分野に数学への源泉がいろいろありました．結晶点群や空間群なども化学や鉱物学で発展し数学に貢献した例です．

美しい幾何学　今，試し読みができます

◆立方面心格子→菱形12面体
面心格子のディリクレ（ウイグナー＆ザイツ）胞を作図すると「菱形12面体」が得られます．

◆立方体心格子→半正多面体［4,6,6］（ケルビン立体とも呼ばれる「切頂正8面体」の一つ）
体心格子のディリクレ（ウイグナー＆ザイツ）胞を作図すると，この立体が得られます．

．

■格子というのは，無限に続く周期的構造の＜幾何学的表現＞です．格子点に置くのは繰り返される単位モチーフです．格子点に本当に点を置くのは一番単純な構造です．面心格子の格子点に本当に原子を配置した構造は，銅やアルミニウムなどの金属結晶で知られています．体心格子の格子点に本当に原子を配置した構造は，鉄，タングステン，セシウムなどの金属結晶で知られています．

■格子からディリクレ胞を作る手順を見ると，ディリクレ胞とは格子点１つが占有する多面体の形なのがわかります．
従って，格子点にディリクレ胞を配置すれば，空間が隙間なく充填されるのは明らかです.
そして，ディリクレ胞の対称性（点群）に格子の対称性が現れています．

図は省略しましたが立方体（角砂糖）を積み上げた形，菱形12面体や，ケルビン立体，は周期的空間を隙間なく埋め尽くすことができます．これら３つの対称性は同じです．

◆純粋に数学的に空間充填構造を導くのはとても大変なことですが，結晶学者は昔から知っていました．
自然科学の分野に数学への源泉がいろいろありました．結晶点群や空間群なども化学や鉱物学で発展し数学に貢献した例です．
