平面敷き詰めタイル

投稿日時: 2020/05/21 システム管理者

















■エッシャーの繰り返し模様のようなモチーフをつくる

平行4辺形や平行6辺形タイルは,平面を敷き詰めることができます.

(1)平行4辺形とは下図の(A)のような形です.
これらは,向かい合った平行な辺どうしは同じ長さです.
向かい合った辺どうしを突き合わせて平面を敷き詰めることができます.
向かい合った辺に同じような変形を加えて図案のモチーフを作ります.
エッシャーの作品の2羽の鳥はこのようにして作られています.

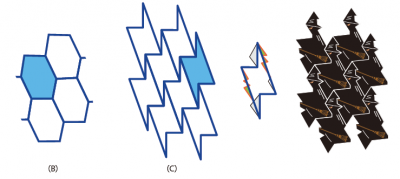

(2)平行6辺形で平行な辺どうしが同じ長さの図形は下図の(B),(C)のような形です.
これらは,向かい合った平行な辺(同じ色に着色)どうしを突き合わせて平面を敷き詰めることができます.
向かい合った辺に同じような変形を加えて図案のモチーフを作るとエッシャーの様な繰り返す絵が作れます.私は,ハロウイン魔女を作って見ました.















(3)平行8辺形以上になると平面を敷き詰められないのは何故でしょう?平面は2次元ですから独立な並進ベクトルは2つa,b です.a,b を2辺とする平行4辺形が平面を充填する並進の単位(単位胞)となります.3つの平行辺のある6辺形もタイル張りが可能ですが,2次元平面内の3つ目の並進ベクトルをcとすると,a,b,c の間に c=b−a の関係があり自由はききません.4つ目は作れません.

















■一つのタイルを配置するときに回転を許すと,凸6角形タイルで平面の充填ができるものは,以下に図示する3つのタイプがあります.



(注)任意の4辺形は,180°回転したものと組み合わせると平行6辺形になります.任意の3角形も,180°回転したものと組み合わせると
平行4辺形や平行6辺形になるので,平面を敷き詰めることができます.

■凸5角形によるタイル張り4種を発見した主婦マジョリー・ライスの話は,別の機会にします.凸5角形の場合は全部で15種類をコンピュターで数え上げ2017年に至り決着しました.




「美しい幾何学」p.68~71
